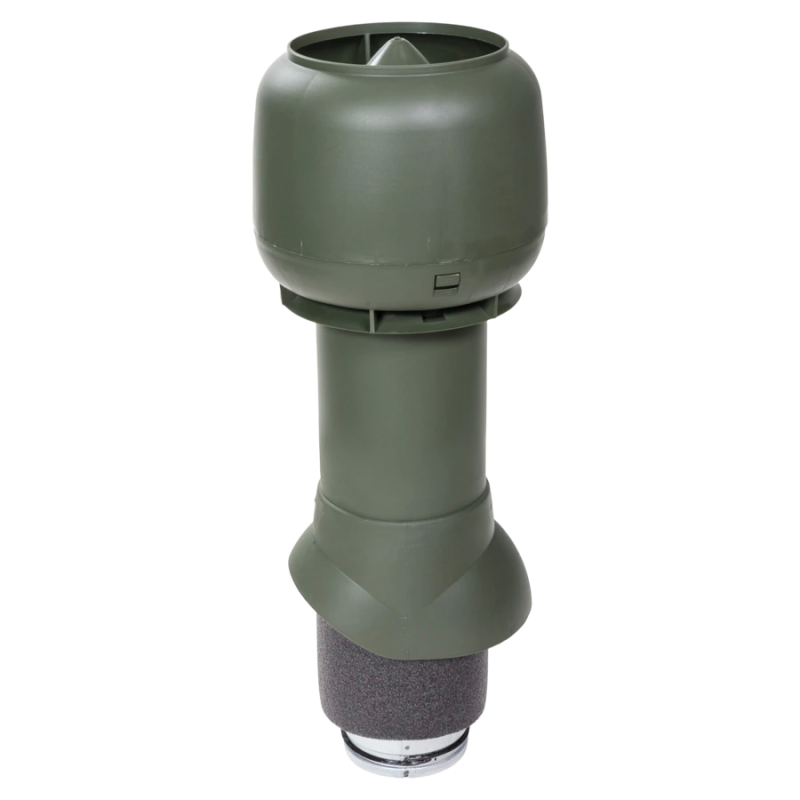

Изолированный вентиляционный выход с колпаком Vilpe 125/ИЗ/500 зеленый

Вентиляционный выход представляет собой последнюю часть системы вентиляции. Внешне он напоминает трубу с защищенным от попадания осадков и мусора свободным концом.

Независимо от функции, выход вентиляционный на крышу должен обеспечить максимальную тягу воздуха, устраняя нежелательные запахи из жилых и хозяйственных помещений. Естественная тяга создается разницей давления внутри и снаружи здания.

Установка вентиляционных выходов на кровлю осуществляется согласно нормативной документации СНиП:

• с целью обеспечения поступления чистого воздуха, насыщенного кислородом в помещения;
• для вывода неприятных запахов из канализационных стояков (путем установки фановых труб, соединяющих канализацию с вентиляционными трубами);
• чтобы создать естественный воздухообмен в чердачных или мансардных частях дома.

Вентиляционные выходы для внутренних комнат делятся на два вида: с естественной и принудительной циркуляцией воздуха. Во втором случае необходимо дополнительно приобретать специальный электрический вентилятор, монтируемый в колпак-дефлектор.

Монтаж вентиляционного выхода на крышу

Перед началом установки систем проветривания необходимо уточнить такие сведения:

• вид кровли у здания – керамическая, гибкая или металлическая черепица, профнастил, пр.;
• тип крыши – плоская, сложная, одно-двух или многоскатная;
• угол наклона.

В месте установки изолированного вентиляционного выхода необходимо создать герметичность (это связано с нарушением целостности всех слоев кровли, включая гидроизоляцию, утеплитель, внешнюю оболочку).

При недостаточной высоте вентиляционной шахты над крышей сила тяги будет низкой для эффективного функционирования системы. Но и слишком высокая труба значительно понижает КПД. Кроме того, такую конструкцию необходимо дополнительно крепить, чтобы она не повредилась при сильном ветре.

ВАЖНО: на плоской кровле не рекомендуется устанавливать вентиляционную трубу выше 30-50 см, на скатной – выше 50 см.

Важные требования к узлам прохода:

• для корректного монтажа все вертикальные инженерные сооружения должны быть ровными, без изгибов – это обеспечит беспрепятственное поступление воздуха наружу;
• несколько выходов нельзя объединять вместе – кухня, жилые комнаты, чердак, канализация и другие трубы должны быть обособлены;
• идеально выполнять монтаж вентиляционных выходов максимально близко к коньку крыши или непосредственно на нем;
• если не получается установить ровный стояк над шахтой, следует использовать гибкую гофрированную трубу для соединения разных узлов.

125/IS/500 вентиляционный выход для вывода на крышу трубы кухонной вытяжки, вытяжной вентиляции с канальным вентилятором.

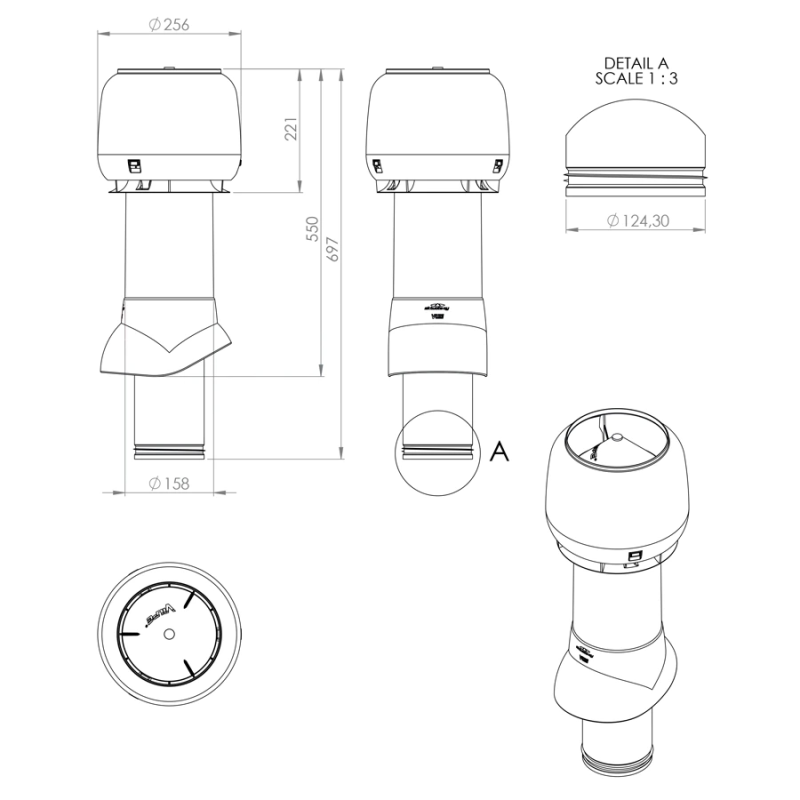

125/IS/500 вентиляционный выход имеет трубу высотой 500 мм. Труба теплоизолирована для предотвращения образования конденсата в трубе. Внутренняя труба изготовлена из оцинкованной стали. Длина внутренней трубы позволяет вставить ее в подводимый воздуховод на длину 300 мм. Это облегчает вертикальный монтаж в тесных чердачных помещениях и делает конструкцию более прочной. Нижний край внутренней трубы имеет резиновый уплотнитель, герметизирующий соединение трубы и воздуховода. Колпак вентиляционного выхода защищает от попадания осадков и грязи в канал.
